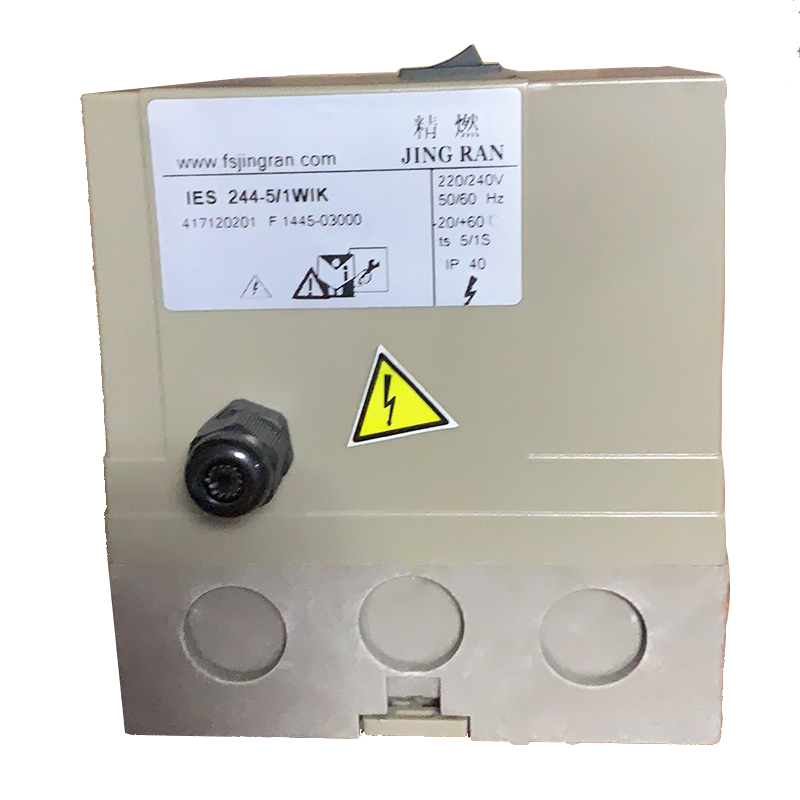

點火控制器的作用就是起到一個點火作用任何的燃燒都需要一個起火裝置。

火控制器SCU2.2和SCU3.1的區(qū)別：一種是一體式內置高壓包，一種是分體式外置高壓包。

點火控制器一體式內置高壓包SCU3.1只帶一個電磁閥，SUC2.2可控制兩組電磁閥。

點火控制器SCU2.2功能：點火控制器用于控制燒嘴的點火和火焰檢測，可控制帶助燃豐的燒嘴或者大氣燒嘴，單閥門控制。

點火控制器SCU2.2電離式火焰檢測和紫外線UV檢測，

點火控制器SCU3.1電離式火焰檢測，

點火控制器SCU2.2子L表示火線N表示零線PE表示地線

點火控制器的接線端子

 1：接火線

2：接零線1和2相當于我們的插頭的兩個腳，直接接電源的。

3：點火開關，一般外接一個開關，一按開關就點火（因為閉合通電了，點火控制器內部控制高壓包輸出的高壓電點火）屬于點動點火，不能持續(xù)性點火，否者容易燒壞。

4：復位開關，一般外接一個開關，一打開關就復位，不屬于點動，可持續(xù)。

5：接火焰檢測線，雙電極檢測中，此外處檢測電極，uv檢測中，此處接uv的1號線。

6：雙電極檢測中，此處不接，UV檢測中，此處接UV的2號線。

7：接燒嘴上的地線。

8和9是故障報警輸出，此處接個報警器的話，檢測不到火焰的話就會令報警器報警。

11：接電磁閥火線。

12：不接。

13和14正常信號輸出，此處接個顯示燈的話，正常燃燒的話就會令燈亮。
